CR-10S PRO 프린터 튜닝 3

설계된 부품 출력과 조립 시작 합니다.

출력물은 시간이 길어서 생략 하고 조립의 대략 설명과 출력 테스트 까지 진행 합니다.

1. 익스투르더 조립

필라멘트 감지 센서 부분 설계 변경 하여 출력 설계 하였습니다.

익스센서 부분은 마찰을 이기지 못하고 필라멘트가 갈리는 현상이 발생되어

기존 롤 판 스프링으로 구조변경 하였습니다.



2. 에어덕트 조립

기존에 에어 덕트는 배출 홀이 너무 작아서 이번에 3mm두께로 늘려서 180도 그냥 돌려서....

핫 엔드 고정 파트인데 출력 하다 필라멘트 다되서 급하게 오랜쥐 색상을딱~~~!

필라 바꾸고 교체하다 ~X축 0.5mm 탈조 출력 하기 귀찮아서 그냥 쓰는걸로 합니다.

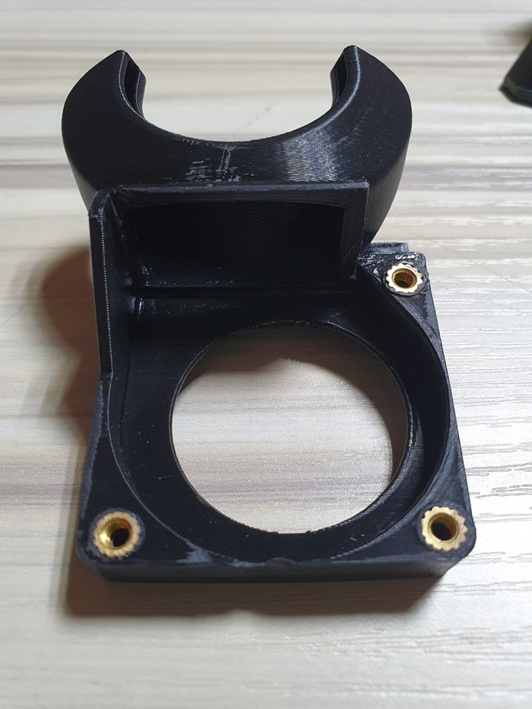

이것도 사각 너트및 인서트 가열 해서 압입~~~~위치를 정확하게

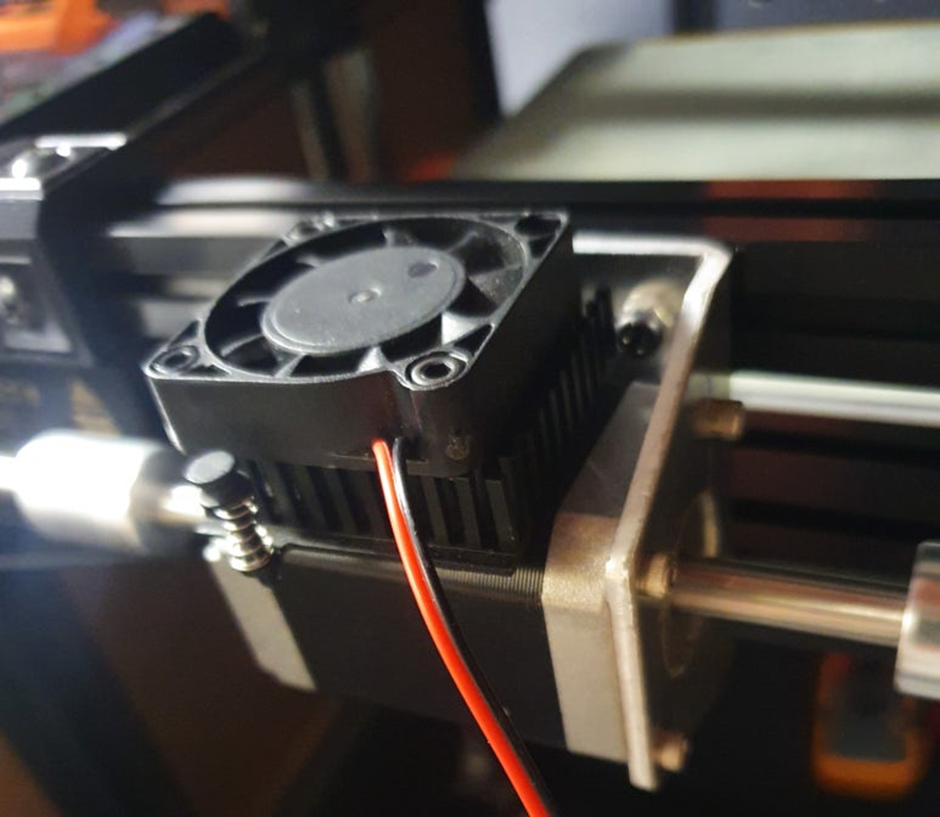

안 쓰는 PC케이스에서 따온거라 고정 하기도 모하고 팬사이즈도 안 맞고 해서 내부 싹 갈고부품 하나 출력 해서 고정 하려고 합니다.

완전 고정은 밑에 보이는 딱갈이 후크가 도와줄거라 생각 합니다

3, 상부 푸레임 조립

원본 기념 사진

볼트가 조금 부족 하고... X축 밸트 부분이 걸려서 일부 갈아내고 낭중에 도색 하려고 합니다.

배선을 늘려야 하네요.엔드 스탑, 히터, 온도센서,..... 조립 되있는 모든 선이 100mm정도 부족 합니다.

히팅 배드는 내부선이 여유가 많아 보여서 확인 해보고

CR-10S PRO 프레임을 최대한 활용 하려고 하다보니 조금은 허접해 보이 기도 합니다. 밸트 텐셔너 출력 진행 하면서 레이어 튀는 현상이(중간 중간 띠가 보입니다.) 있었고 거미줄 및 안착에는 문제가 없어서

가동 시험

4. 출력테스트

1차 레이어0.2/ 서포트 None / 빌드플레이트 None / 외벽 2 / 속도 120 / 노즐 온도 220 / 베드온도 45 / 재료 PLA+

2차 지름 65mm X 높이 150mm 재료 PLA / 0.2레이어 / 외벽 0.4 / 출력속도 80 / 출력온도 215 / 배드 45도 / 서포트 None / 빌플 None 등등

레이어가 상하로 밀리는거 없고 1레이어(바닦)노즐도 사용한지 오래되어 갈아야 될꺼 같네요.끝부분 꼬부라지네요. 냉각 및 온도셋팅 손을.....이정도면 만족 합니다.

3차 각도 5 ~ 85 (10도씩 상승) 길이 5mm / 10mm/ 20mm/ 30mm (높이 3.5mm) 원형 3mm / 5mm 10mm (높이 3.5mm) 재료 PLA / 0.2레이어 / 출력속도 80 / 출력온도 215 / 배드 45도 / 서포트 None / 빌플 None 등등

​

붉은 점선 부위 처짐 발생

75구간부터 85도 구간까지 출력 아주 구리죠.... ㅠㅠ

​

이제 여기서 대충 CR10S PRO 튜닝 마무리 하겠습니다.

감사합니다.
