1. 솔리드웍스 소개
솔리드웍스는 제품 디자인 프로그램으로 다양한 어플리케이션을 지원 하고 높은 퀄리티를 보여주는 소프트웨어 입니다.
솔리드웍스는 다소시스템(Dassault Systemes)에서 제공하는 브랜드의 하나로 솔리드 모델링 설계(CAD) 및 공학설계CAE) 컴퓨터 설계 프로그램으로 데이터관리(PDM), 시각화(Visualization), 제조지원(MBE) 등 설계 및 제조 관련 다양한 솔루션을 제공하고 있다. 쉬운 사용법, 폭 넓은 산업분야를 아우르는 3D 디자인/설계에 최적화된 수직 계열화된 소프트웨어 패키지, 다양한 3D/2D 파일 호환성 등을 무기로 전 세계 약 25만 이상의 기업과 (교육용 라이센스를 포함하여) 590만 명 이상의 엔지니어와 디자이너가 사용중이며, 특히 미국 및 유럽 기업들이 많이 사용중에 있다. 한국에서도 제품 디자인에서부터 제조 역량까지 갖춘 중소기업에서 다수 사용 중이다. 솔리드웍스는 전 세계에서 가장 많이 사용되는 검증된 3D CAD이다. 솔리드웍스는 빠르고 편리한 아이디어의 구현 가능한 3D CAD소프트웨어 외에도 eDrawings, 협업 도구, 2D CAD인 Draftsight 등의 제품을 함께 공급하고 있다. 사용이 편리한 3D CAD'라는 컨셉에 맞게 엔터프라이즈 3D CAD 툴인 카티아, NX(유니그래픽스)등에 비해 상당히 쉽고 직관적인 사용방법을 자랑한다. 웬만한 공간 지각력과 엑셀 정도의 기초 오피스툴 사용능력자라면 학력에 관계없이 누구나 익힐수 있다. - 솔리드웍스 - 위키백과, 우리 모두의 백과사전
2. 리얼뷰(RealView)란?
솔리드웍스 프로그램 기능 중 리얼뷰(realview) 항목이 있습니다. 디스플레이 되는 모니터 상의 재질 느낌 및 해석 내용을 표기 할 수 있는 기능 이죠.

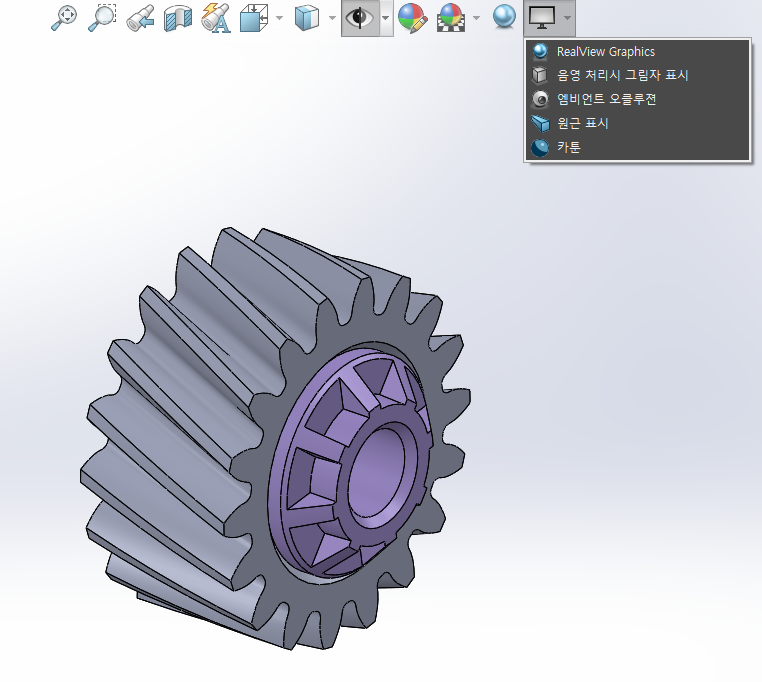

기능을 활성화 하는 방법은 상단 모니터 아이콘 누르면 하위 트리가 나옵니다. 최상단에 리업뷰RealView 아이콘을 누르면 표현 했던 재질의 느낌으로 표현 되는 기능 입니다.

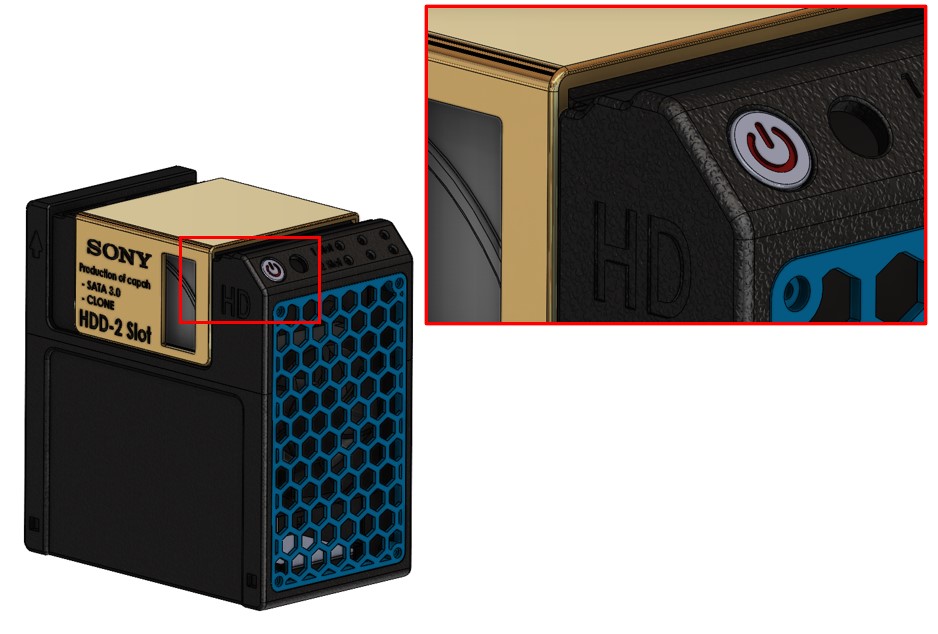

예시로 이전에 만들었던 HDD 외장 장치로 확인 해보겠습니다.
표면 플라스틱 부식 느낌으로 표현한 상태입니다. 거칠기및 광도는 사용자 정의로 설정 할수 있습니다. 하지만 일반 컴퓨터에서는 활성화가 안되 있지요. 원래 활성화를 하려면 쿼드 이상의 그레픽카드를 사용 해야 활성화가 되는데 오늘은 일반 외장 그래픽 카드로 이런 좋은 기능을 활성화 하는 방법에 대해 내용을 작성 하고자 합니다.
3. 활성화 방법
활성화 종류는 대략 2가지 정도 있습니다. regedit 이용하여 활성화 하는 방법과 프로그램을 이용 한 방법이 있습니다.
3-1. Regedit 실행
3-2. 본인 그래픽 카드 이름 확인
실행 된 Regedit에서 컴퓨터\HKEY_CURRENT_USER\SOFTWARE\Solidworks\SOLIDWORKS2020\Performance\Graphics\Hardware\Current이동 합니다. Renderer 더블 클릭 하면 컴퓨터 그래픽 카드 이름이 나오죠.
나중에 사용 하기 위해 일단 잘 복사해 두세요.
3-3.NVIDVA 그래픽 카드
실행 되어 있는 Regedit에서 실행 > regedit > 컴퓨터\HKEY_CURRENT_USER\SOFTWARE\Solidworks\SOLIDWORKS 2020\Performance\Graphics\Hardware\Gl2Shaders\NV40 이동합니다.NV40폴더에서 마우스 오른쪽 클릭 > 키생성 > 생성된 키폴더는 본인 그래픽카드 이름으로 변경 해주고 생성된 폴더 내부에 마우스 오른쪽 클릭 해서 DWORD(32)생성 하고 Workarounds로 이름 변경 합니다. Workarounds파일을 더블 클릭 하고 창이 뜨면 값 데이터 부분에 80408 , 30008, 80008 , 40408 , 40008 , 60008 이중 1개 입력후...... 웍스 실행 확인 리얼뷰 활성화 안될 경우 다른 값으로 진행 해보시면 되겠습니다.
3-4, 간편 활성화 Real_Hack_7.0.0
위 내용을 기반으로 프로그램이 나와 있습니다. Real_Hack_7.0.0 클릭만 해주시면 자동으로 해줌니다. (아래 첨부 확인 하세요. 바이러스 없습니다.)위 내용은 참고로 하시고 프로그램 사용 권장 합니다.
4 .구동테스
예제 설계 모델로 몇가지 돌려 보았습니다.
5.활성화 안되는 이유
리얼뷰 활성화 안되서 문의 쪽지가 많이 오고 있어 글 올립니다.2021년 기준으로 문제확인 결과.......그래픽 카드 버전 문제인 것으로 확인 되었습니다.저도 활성화가 풀리고 해서 다시 확인 해보았죠......결론은 어떤 이유 인지는 몰라도 그래픽 카드 상위 버전 에서는 잘 동작 되지 않는 경우가 발생 합니다. 466.77 이하 버전을 사용 하셔야 원활하게 동작 됩니다. (아래 링크 참조)
Nvidia GeForce Drivers for Windows 10 (64-bit) - 466.77-desktop-win10-64bit-international-whql.exe
6. 활성화 안되는 경우 2
위 단계를 거친 후 추가 작업이 필요 합니다.

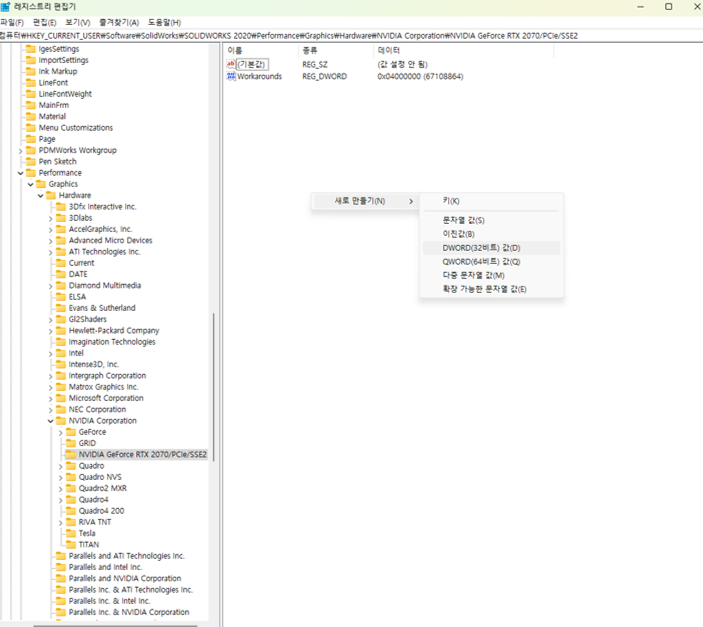

" 컴퓨터\HKEY_CURRENT_USER\Software\SolidWorks\SOLIDWORKS 2020\Performance\Graphics\Hardware\NVIDIA Corporation" 찾아서 들어 갑니다.
6-1. NVIDIA Corporation 폴더 오른쪽 크릭 하여 뉴키를 생성 합니다.
6-2. 생성된 키 폴더 이름을 본인 그래픽 카드로 변경 합니다. (위 내용과 동일한 방식으로 생성 합니다.)
6-3. 생성된 폴더 내부에 마우스 오른쪽 클릭 해서 DWORD(32)생성 하고 Workarounds로 이름 변경 합니다.

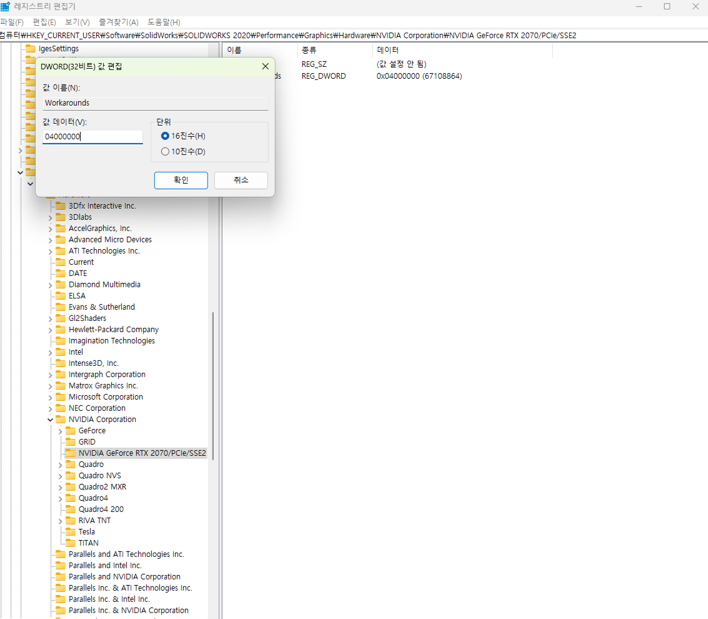

6-4. 값 데이터 부분에 마우스 오른쪽 클릭 후 값 04000000를 입력 합니다.
위 작업 까지 진행 하면 그래픽 카드 버전과 관계 없이 리얼뷰를 사용 할수 있습니다.
